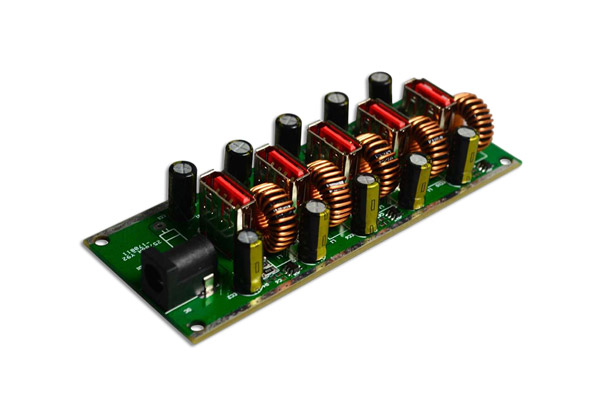

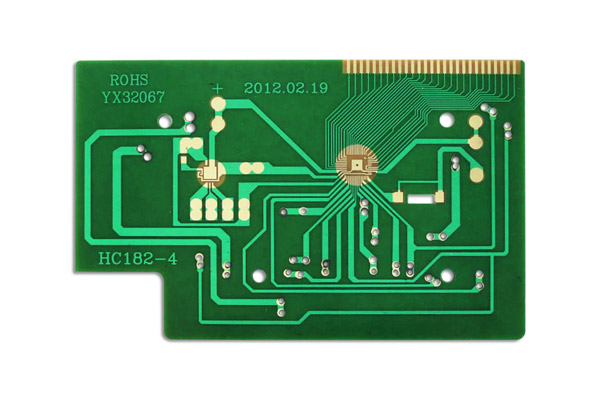

PCB激光切割案例

微流體芯片是將樣品制備、生化反應和結果檢測等步驟集成到一塊非常小的塑料基芯片上，這樣檢測所用的試劑量將可以變成微升級甚至是納升或皮升級。除了使用試劑量小，微流體芯片還具有反應速度快、可拋棄等優點。

微流體芯片是國內近幾年來大力研發的項目，微流體芯片其實就是一個微型的診斷平臺，可以快速的進行疾病診斷，節省大量人力物力。同時，微流體芯片診斷平臺攜帶方便，適合不發達或偏遠地區的疾病快速診斷。微流體芯片使用非常簡便，但生產微流體芯片確是一個不簡單的工作。

微流體芯片由蓋片及玻片組成。蓋片是塑料薄膜或厚度為幾毫米的塑料片；玻片上通過雕刻工藝或注塑工藝形成許多復雜的精密流道，流道的寬度一般在100微米至1毫米左右。要對這些精密流道進行密封，通常的工藝主要有超聲波、熱壓及膠水粘接工藝，這幾個工藝都有致命的缺陷。超聲波工藝會產生較大的溢料及粉塵，破壞及污染流道；熱壓工藝熱影響區太大，容易變形及溢料，破壞流道結構，而且熱壓工藝生產效率非常低；膠水粘接會使膠水進入流道，污染流道，同時生產需要增加點膠及膠水固化工藝，增加成本。為解決以上問題，最可靠的工藝就是塑料激光焊接工藝。用于微流體芯片的激光焊接工藝主要是萊塞激光公司的掩膜焊接工藝。

掩膜焊接工藝使用線狀激光束，同時使用一個掩膜將流道部分遮蔽，激光束掃過芯片，需要焊接的部位被焊上，而流道由于有掩膜遮擋激光不會受任何影響。掩模焊接的焊接精度（焊線邊緣至流道）能達到0.1mm左右，這一精度能滿足大多數臨床使用的微流體芯片的要求。

1、高精度切割

• 精密加工：采用高精度激光系統，切割精度可達±0.02mm，滿足大幅面精度要求。

• 精細輪廓：支持復雜異形切割，如曲線、微孔、鏤空等，適用于柔性電路（FPC）、電子標簽等精密部件。

2. 智能自動化生產

• CCD視覺定位：自動識別Mark點，確保切割位置精準（±0.02mm），提升良品率。

• 卷對卷（R2R）送料：支持連續自動化生產，提高效率，適合大批量加工。

• 數控系統：兼容CAD/DXF設計文件，一鍵切換不同產品方案，操作便捷。

3. 非接觸式加工，無機械損傷

• 激光無接觸切割：避免傳統刀模的物理擠壓，防止材料變形或分層。

• 無毛刺邊緣：激光熱影響區（HAZ）極小，切口光滑，無需二次處理。

4. 多功能加工能力

• 多工藝支持：可進行切割、劃線、鉆孔、半切等多種加工方式。

• 多層材料適配：適用于PET/PI薄膜、導電銀漿、ITO膜、復合材料等，分層精準不粘連。

5. 高效節能，環保生產

• 無模具損耗：節省傳統刀模成本，特別適合小批量、多品種柔性生產。

• 無化學污染：相比蝕刻工藝，無需酸堿處理，符合環保要求。

• 低能耗運行：激光系統優化能耗，降低生產成本。

6. 廣泛適用行業

• 消費電子：柔性電路（FPC）、觸摸屏傳感器、電子標簽。

• 汽車電子：車載顯示屏膜、后視鏡加熱片。

• 新能源：鋰電池隔膜、光伏背板切割。

• 醫療器件：醫用導管、生物傳感器精密加工。

7. 穩定可靠，維護簡便

• 長壽命激光源：激光器壽命長，維護成本低。

• 實時監控系統：自動檢測激光功率、切割質量，確保一致性。

• 模塊化設計：關鍵部件可快速更換，減少停機時間，提高生產效率。

萊塞LS-TS臺式系列二氧化碳激光打標機采用了先進的激光器，先進的偏振鏡系統，確保了優質的打標質量和高速度輸出，整個激光系統集成了工業系統、三維工作臺和升降支架，二氧化碳激光打標機光束質量好，可靠性高。
適用材料和行業應用：適合一些紙質包裝盒、木制品、亞力克制品、纖維板等材料的激光標識及切割應用。
