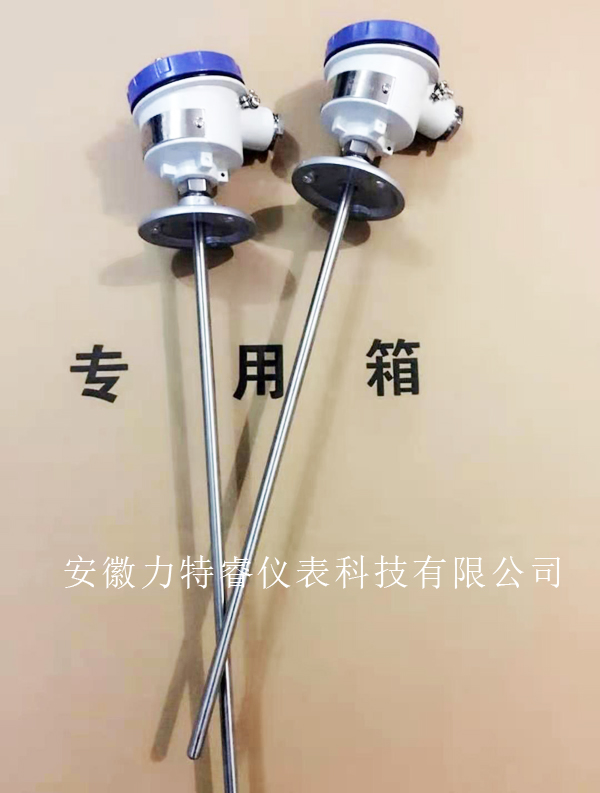

SBWZ-238一體化溫度變送器

SC-WR(Z)一體化溫度變送器是一種超小型、性能優良、高精度的新型測溫儀表。它具有體積小，重量輕、使用安裝方便的特點，可直接安裝在一般工業熱電阻、熱電偶的接線盒內，與現場傳感元件構成一體化結構。這樣不僅節省了較為昂貴的補償導線和電纜，而且減小了信號傳遞失真和干擾，從而獲得了高精度的測量結果。
變送器可與各種調節器配套使用，尤其適合微機多路數據采集、測量和控制。它與我公司生產的智能工業信號檢測儀配套使用，可構成控制室多路溫度循環檢測系統。 相關產品：一體化數顯溫度變送器
目前該產品被廣泛地應用于石油、化工、發電廠、啤酒廠、醫藥、水泥、紡織、食品、環境監測、鍋爐、橡膠等工業領域。
二、SC-WR(Z)一體化溫度變送器主要特性
●輸出4～20mA或0～10mA標準恒流信號，只與被測溫度成線性關系，而與負載電阻大小無關。
●輸出高阻抗、大信號、無射頻干擾影響。
●具有防爆、防震、防潮、防熱、防有害氣體的功能。
●帶電源極性接反保護功能。
●具有較強的遠傳功能，安裝使用極為方便。
●熱電偶變送器本身具有冷端補償、不用外接補償導線和其它補償措施。
●智能一體化帶基于HART通訊協議，使之性能更加完善。
三、SC-WR(Z)一體化溫度變送器熱電阻分度號：Ptl00，BAl，BA2，Cu50，Cul00……
四、SC-WR(Z)一體化溫度變送器熱電偶分度號：K，E，S，T，J……
五、一體化溫度變送器溫度變送器主要型號
1．RA型4～20mA熱電偶溫度變送器。
2．RB型0～10mA熱電偶溫度變送器。
3．NA型4～20mA熱電阻溫度變送器。
4．NB型0～10mA熱電阻溫度變送器。
六、測量范圍：鉑熱電阻：-200℃～600℃（跨度≥50℃）
熱電偶：0℃～1800℃（跨度≥300℃）
七、主要技術指標
輸出信號：4～20mA、可選帶基于HART的通訊協議
0～10mA

基本誤差：±0.5％，±0.2％，±0.1％
溫度漂移：≤0.01％/l℃
環境溫度：-40℃～80℃ 相對濕度：≤95％
負載電阻：三線制0～10mA：0～1500Ω
二線制4～20mA：0～600Ω
標準工作電壓：24VDC，允許工作電壓范圍：17V～35V
模塊外形尺寸：∮44×18mm 重量：50g 智能型同1151變送器尺寸
說明：如果輸入距離較遠，影響精度的話，幾種型號的溫度變送器均可做成三線制輸入接法無需接補償導線，從而減小誤差，提高了精度，也可選擇智能型變送器達到測量目的。
