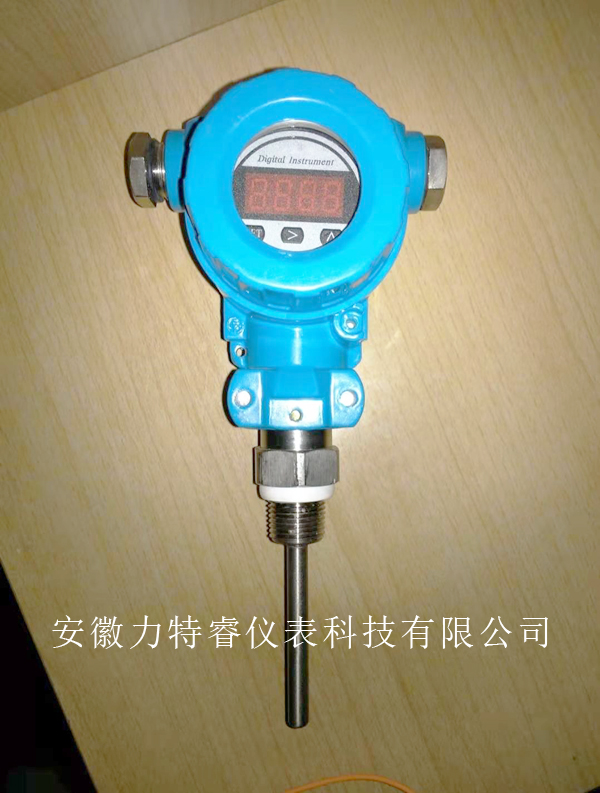

一體化溫度變送器
SK-SBW 系列一體化溫度變送器是溫度傳感器與變送器的完美結合，以十分簡捷的方式把 -200~+1600 ℃ 范圍內的溫度信號轉換為二線制 4~20mA DC 的電信號傳輸給顯示儀、調節器、記錄儀、 DCS 等，實現對溫度的精確測量和控制。一體化溫度變送器是現代工業現場、科研院所溫度測控的更新換代產品，是集散系統、數字總線系統的必備產品。
一體化溫度變送器特點超小型（模塊φ44×18 ）一體化，通用性強
二線制 4~20mA DC 輸出。傳輸距離遠，抗干擾能力強。
冷端、溫漂、非線形自動補償。
測量精度高，長期穩定性好。
溫度模塊內部采用環氧樹脂澆注工藝，適應于各種惡劣和危險場所使用。
一體化設計，結構簡單合理，可直接替換普通裝配式熱電偶、熱電阻。
機械保護 IP65 。
采用熱電偶溫變，可免用補償導線，降低成本
液晶、數碼管、指針等多種指示功能方便現場適時監控。
現場環境溫度 >70 ℃ 時，變送器和現場顯示儀表可采用分離（隔離）式安裝
防爆等級： EXdIIBT4、EXdIIBT6 、EXdIICT6。
防護等級： IP54
一體化溫度變送器技術指標
| 類 別 | SK-SBW 模塊式溫變 | SK-SBW 一體化溫變 |
| 準 確 度 | 0.2%F.S 0.5%F.S | |
| 輸 入 |
熱電偶： B 、 S 、 T 、 K 、 J 熱電阻： Pt100 、 Pt10 、 Cu100 、 Cu50 |
|
| 輸 出 | 二線制 4-20mA DC | |
| 使用溫度 | -25-85 ℃ （一體化 LCD 表頭時 0-60 ℃ ） | |
| 溫度影響 | ≤0.05%/ ℃ | |
| 濕 度 | 5-95%RH | |
| 現場顯示 | 無 | 3 1/2LED 3 1/2LCD 0-100% 等分刻度 |
| 顯示精度 | 無 | 數字式： 0.5 級 指針式： 2.0 級 |
| 負載能力 | < 600 Ω （額定負載 250 Ω ） | |
| 外形尺寸 | 44×18 | 70 ×100（中繼器） |
一體化溫度變送器選型方法
|
型號 |
類別 |
感溫元件 |
現場顯示 |
安裝固定 |
接線盒 |
保護管直徑 |
隔爆標志 |
內芯結構 |
保護管特征 |
說 明 |
|
SK-SBW |
一體化溫度變送器 |
|||||||||
|
|
R |
熱電偶 |
||||||||
|
Z |
熱電阻 |
|||||||||
|
|
P |
熱電偶分度號：S |
||||||||
|
R |
熱電偶分度號：B |
|||||||||
|
M |
熱電偶分度號：N |
|||||||||
|
N |
熱電偶分度號：K |
|||||||||
|
E |
熱電偶分度號：E |
|||||||||
|
F |
熱電偶分度號：J |
|||||||||
|
C |
熱電偶分度號：T |
|||||||||
|
P |
熱電阻-Pt100 |
|||||||||
|
C |
熱電阻-Cu50 |
|||||||||
|
|
空白為不帶現場顯示 |
|||||||||
|
Y |
數碼管（液晶）顯示 |
|||||||||
|
H |
帶HART協議（液晶） |
|||||||||
|
R
|
帶RS485通訊(模塊式) | |||||||||
|
|
1 |
無固定裝置 |
||||||||
|
2 |
固定螺紋 |
|||||||||
|
3 |
活動法蘭 |
|||||||||
|
4 |
固定法蘭 |
|||||||||
|
5 |
活絡管接頭式 |
|||||||||
|
6 |
固定螺紋錐形式 |
|||||||||
|
7 |
直形管接頭式 |
|||||||||
|
8 |
固定螺紋管接頭式 |
|||||||||
|
9 |
活動螺紋管接頭式 |
|||||||||
|
|
2 |
防噴式 |
||||||||
|
3 |
防水式 |
|||||||||
|
4 |
防爆式 |
|||||||||
|
|
0 |
Ф16 |
||||||||
|
1 |
Ф12 |
|||||||||
|
2 |
Ф16高鋁質管 |
|||||||||
|
3 |
Ф20高鋁質管 |
|||||||||
|
|
B |
隔爆 |
||||||||
|
|
無 |
|
普通元件 |
|||||||
|
K |
|
鎧裝元件 |
||||||||
|
|
F |
防腐型材質:316 |
||||||||
|
F4 |
防腐型:不銹鋼襯四氟 |
|||||||||
|
N |
耐磨型 |
|||||||||
|
SK-SBW |
R |
N |
YH |
2 |
4 |
0 |
B |
K |
F |
典型型號選型 |
選擇溫度變送器需要知道以下參數：
1、溫度范圍：
2、傳感器分度號：熱電阻：PT100 熱電偶：K S B
3、溫度變送器的精度要求：
A、傳感器精度：
1）PT100- A級
2）K S B -I級 II級
B、變送精度：0.5級 0.3級 0.2級0.1級（熱電偶為0.5級）
4、輸出信號及功能：
輸出信號一般為4~20mA輸出，功能為帶HART協議 RS485通訊
是否帶現場顯示（現場顯示有數碼管顯示與液晶顯示，一般數碼管顯示抗干擾效果弱，液晶顯示有普通的-抗干擾效果弱和智能全隔離抗干擾的）
5、傳感器的連接方式及規格尺寸：有螺紋、法蘭等
6、傳感器的插深長度mm：
7、傳感器的直徑mm：
8、傳感器及安裝方式的材質要求：
9、現場環境是否需要隔爆：
10、使用現場是否有對講機、變頻器、大功率電機等干擾：
一體化溫度變送器系列產品有：數顯一體化溫度變送器、帶HART協議一體化溫度變送器、熱電偶一體化溫度變送器、熱電阻一體化溫度變送器、智能溫度變送器等。
