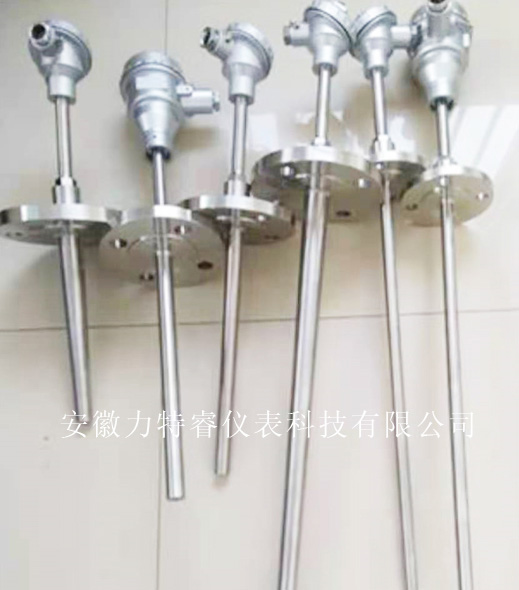

耐磨熱電偶
SC-WRNM系列耐磨熱電偶是電廠循環流化訂鍋爐,沸騰鍋爐,粉磨煤機造氣爐和水泥廠系列窯頭,窯尾,爐頭罩及化工,冶煉等高溫耐磨環境較為理想的高技術類專用產品,G系列博采眾長,采用好特的工藝配方,在失態平衡中制作出耐磨合金該產品與普通不銹鋼金屬,金屬陶瓷保護管,與市場上同類耐磨合金保護管相比,其使用壽命提高1-5倍.由于環境溫度差,溫控點過高,振動較大,鼓風機風速過高,磨損嚴重,造成溫度測量非常困難,使用壽命很短暫,一般的耐磨合金只有10-90天就磨透損壞,燒彎,折斷,造成熱電偶損壞,給用戶帶來很大的損失和不必要的麻煩,本公司生產的SC-WRNM系列彌補了這個缺點、進一步提高熱電偶的使用壽命。其性能優于現行耐磨熱電偶,博得用戶好評。擁有多項高科技的產品處于國際lingxian水平，其特殊工藝的耐磨材料在不影響測溫滯后的前提下，徹底解決了循環流化床鍋爐測溫熱電偶的使用壽命，保護套管具有耐磨，耐高溫氧化，耐硫化、耐液態鐵粉、石灰石等水泥料腐蝕，抗沖刷，耐振動諸多技術，使測溫熱電偶使用壽命一般一至兩年。. 耐磨熱電偶具有抗振,耐磨,耐腐蝕,靈敏度高,穩定性好,準確性高,使用壽命長等優點,是目前電廠,水泥廠,化工冶煉廠等高溫耐磨領域首選溫度測量保護管
二、SC-WRNM系列耐磨熱電偶主要特點
1.耐磨材料工藝：耐磨材料是在合金基材的金屬表面通過高壓電脈沖產生局部超高溫把基材金屬（例如：601不銹鋼）和鎢碳化合物同時熔化，汽化；然后迅速將兩者融合，冷卻，整個過程在瞬間完成。確保所產生的新合金層面有極強的硬度（C76），合金層厚 度可達0.12″(3mm) 工藝處理，不同于金屬涂層那樣讓一種金屬附在基材上，而是在基材 金屬表面重新生成一種新合金，該金屬層和內部基材本質原是一個整體，因此耐磨性能大大提高。
2.經過處理的鎢碳合金表面硬度達到洛氏HRC76（約為維氏1750，陶瓷等級）是普通不銹鋼硬度的10 倍。
3.表面合金層與基材不銹鋼生成一個整體，因此熱膨脹系數和脆性完全相同，不會在高溫下開裂。
4.耐高溫性能好，耐磨合金層耐溫可達1800℃，長期可在1200℃溫度下正常使用。
5.由于是鎢碳化合物，耐氧化性能是316不銹鋼的兩倍。
6.使用壽命長，在燃煤CFB鍋爐床溫上使用保質期12個月。
三、耐磨熱電偶主要技術參數
絕緣電阻＞100MΩ（常溫下）
耐磨頭硬度：HRC62-65
試驗電壓：500VDC
電氣出口：M20×1.5 NPT1/2
連接尺寸：M27×2 NPT3/4
防護等級：IP65
精度等級：Ⅰ級
法蘭標準:美國標準 ASME/ANSIB116.5-88 德國標準 DIN2628～2638-1975
四、耐磨熱電偶型號及規格
|
型號 |
分度號 |
測溫范圍℃ |
公稱壓力 |
流速 |
規格 |
|
|
d |
L×L |
|||||
|
WRN-230N |
K |
0-800 |
≤100MPa |
≤100m/s |
Ф16 |
300×150 |
|
WRE-230N |
E |
0-600 |
||||
|
WZP-230N |
Pt100 |
-200～500 |
||||
|
WRN-630N |
K |
0-800 |
≤30MPa |
≤80m/s |
Ф15 |
|
|
WRE-630N |
E |
0-600 |
||||
|
WZP-630N |
Pt100 |
-200～500 |
||||
五、耐磨保護管類型及性能
|
類型 |
代號 |
性能特點 |
測量范圍℃ |
外徑d(mm) |
適用場合 |
|
不銹鋼噴涂 |
NP |
耐磨 |
0~800 |
Φ16，Φ22 |
水泥， 煤粉， 流化床， 沸騰爐， 水泥旋窯 |
|
不銹鋼加強 |
Q |
壽命延長 |
0~800 |
Φ22~Φ30 |
|
|
硬質合金 |
NH10 |
耐磨、耐高溫 |
0~1100 |
Φ16~Φ34 |
|
|
高溫合金 |
NH12 |
耐磨、耐腐、耐高溫、強度好 |
0~1200 |
Φ20~Φ25 |
|
|
高溫合金 |
NH13 |
耐磨、耐腐、耐高溫、性能好 |
0~1300 |
Φ22 |
|
|
高鉻鑄鐵 |
G |
耐磨、耐腐、外徑大 |
0~1050 |
Φ32~Φ38 |
六、 耐磨熱電偶、耐磨熱電阻的選型
|
WZ |
|
熱電阻 |
||||
|
WR |
|
熱電偶 |
||||
|
|
感溫元件 |
|
||||
|
C |
|
Cu50（熱電阻） |
||||
|
P |
|
Pt100（熱電阻） |
||||
|
N |
|
鎳鉻鎳硅 K |
||||
|
E |
|
鎳鉻銅鎳 E |
||||
|
|
連接形式 |
|
||||
|
2 |
|
固定螺紋 |
||||
|
3 |
|
活動法蘭 |
||||
|
4 |
|
固定法蘭 |
||||
|
6 |
|
固定螺紋錐形保護管 |
||||
|
|
接線盒形式 |
|
||||
|
2 |
|
防噴式 |
||||
|
3 |
|
防水式 |
||||
|
|
保護管直徑 |
|
||||
|
0 |
|
16 |
||||
|
1 |
|
12 |
||||
|
T |
Φ18、Φ20 |
客戶定制 |
||||
|
耐磨標示 |
NM |
|||||
|
耐磨頭材質 |
|
|||||
|
-SN |
水泥廠專用 |
|||||
|
-DC |
電廠專用 |
|||||
|
-LM |
等離子噴涂 |
|||||
|
-CM |
高鉻鑄鐵 |
|||||
|
-KM |
K氏合金 |
|||||
|
特殊材質 |
|
|||||
|
使用場合 |
客戶在訂購耐磨熱電偶、耐磨熱電阻時一定要確定其使用工礦場合， |
|||||
