產品名稱；WRNK-230熱電偶
產品型號；WRNK-230
生產廠家；安徽力特睿儀表科技有限公司
電話；18255086236 微信同號
個性化定制：團隊經驗豐富，制作工藝成熟，產品型號多樣，按產品型號需定制，滿足客戶多方面需求。
性能：抗氧化性強，1000攝氏度以下在空氣中可以長期使用，不發生氧化；
質量：原材料優質，元件品質高，密度精確，使用壽命長。
價格：行業平均價格，質高價優，滿足多樣化產品需求，讓您選擇適合優惠的產品。
服務：品質保證，交貨及時，服務到位，售后完善，提供在線疑難問題解答
實力：“高科技、高品質”，引進國內外先進的構架與模式，組織企業的生產經營管理體系。擁有先進生產機器和運營團隊，專業設計師根據產品型號設計專業產品，滿足客戶多樣行業需求
|
名稱:
|
WRNK-230、WRNK-231鎧裝熱電偶
|
|
|
說明:
|
|
1、應 用
通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產過程中的0°C~1300°C范圍內液體，蒸汽和氣體介質以及固體表面溫度。
2、特 點
·熱響應時間少，減小動態誤差；
·可彎曲安裝使用；
·測量范圍大；
·機械強度高，耐壓性能好；
3、工作原理
鎧裝熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。
4、主要技術參數
產品執行標準
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
5、測量范圍及允差
|
型號
|
分度號
|
允差等級
|
|
I
|
II
|
|
允差值
|
測溫范圍°C
|
允差值
|
測溫范圍°C
|
|
WRNK
|
K
|
±1.5°C
|
-40~+375
|
±2.5 °C
|
-40~+333
|
|
±0.004ltl
|
375~1000
|
±0.0075 ltl
|
333~1200
|
|
WRMK
|
N
|
±1.5°C
|
-40~+375
|
±2.5°C
|
-40~+333
|
|
±0.004 ltl
|
375~1000
|
±0.0075 ltl
|
333~1200
|
|
WREK
|
E
|
±1.5°C
|
-40~+375
|
±1.5°C
|
-40~+333
|
|
±0.004 ltl
|
375~800
|
±0.004 ltl
|
333~900
|
|
WRFK
|
J
|
±1.5°C
|
-40~+375
|
±1.5°C
|
-40~+333
|
|
±0.004 ltl
|
375~750
|
±0.004 ltl
|
333~750
|
|
WRCK
|
T
|
±1.5°C
|
-40~+125
|
±1°C
|
-40~+133
|
|
±0.004 ltl
|
125~350
|
±0.0075 ltl
|
133~1000
|
|
WRPK
|
S
|
±1°C
|
0~+1100
|
±2.5°C
|
0~600
|
|
±[0.003(t-1100)]
|
1100~1600
|
±0.0025 ltl
|
600~1600
|
6、常溫絕緣電阻
鎧裝偶在環境溫度為20±15°C，相對濕度不大于80%試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻>1000MΩ。
即1m長的試樣的絕緣電阻為1000MΩ；
10m長的試樣的絕緣電阻為100 MΩ；
7、偶絲直徑及材料
|
偶絲形式
|
單支式
|
雙支式
|
|
套管直徑
|
Ф2 Ф3 Ф4 Ф5 Ф6 Ф8
|
Ф3 Ф4 Ф5 Ф6 Ф8
|
|
套管材質
|
E﹑J﹑T
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
K﹑N
|
1Cr18Ni9Ti GH3030
|
1Cr18Ni9Ti GH3030
|
|
S
|
GH3039
|
GH3039
|

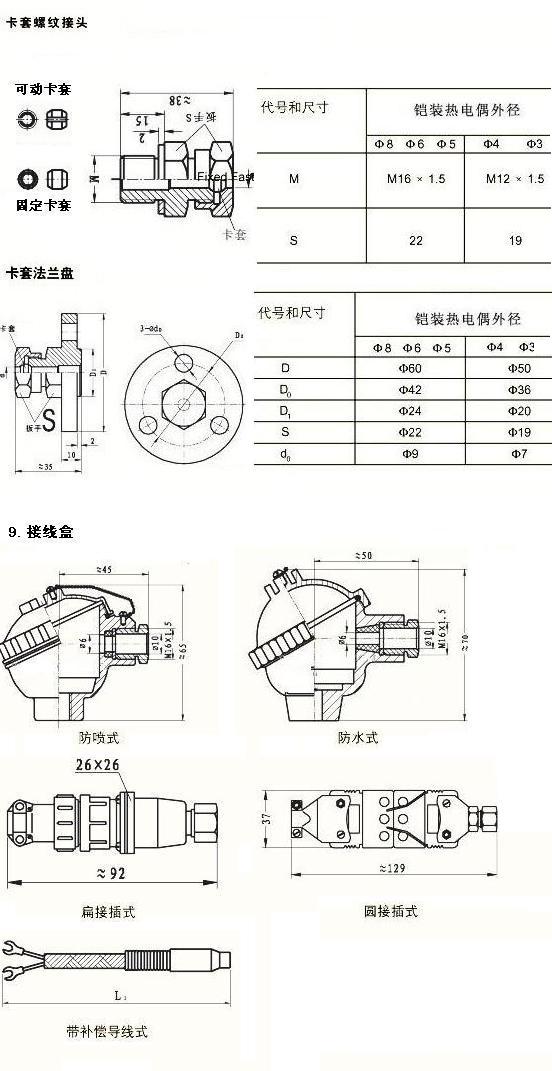

8、安裝固定形式
 10、鎧裝熱電偶推薦使用溫度
|
品 種
|
套管材料
|
外 徑
|
使用溫度（°Ｃ）
|
|
長期使用
|
短期使用
|
|
鎳鉻-鎳硅
|
1Cr18Ni9Ti
|
2.0
|
600
|
700
|
|
3.0，4.0，5. 0，6.0，8.0
|
800
|
900
|
|
GH3030
|
2.0，3.0
|
800
|
900
|
|
4.0，5.0
|
900
|
1000
|
|
6.0，8.0
|
1000
|
1100
|
|
鎳鉻硅-鎳硅
|
1Cr18Ni9Ti
|
2.0
|
600
|
700
|
|
3.0,4.0,5.0,6.0,8.0
|
800
|
900
|
|
GH3030
|
2.0,3.0
|
900
|
1000
|
|
4.0,5.0
|
1000
|
1100
|
|
6.0,8.0
|
1100
|
1200
|
|
GH3039
|
2.0,3.0,4.0
|
1000
|
1100
|
|
5.0,6.0,8.0
|
1100
|
1200
|
|
鎳鉻-銅鎳
|
1Cr18Ni9Ti
|
2.0
|
500
|
600
|
|
3.0,4.0,5.0
|
600
|
700
|
|
6.0,8.0
|
700
|
800
|
|
鐵-銅鎳
|
1Cr18Ni9Ti
|
2.0
|
400
|
500
|
|
3.0,4.0,5.0
|
500
|
600
|
|
6.0,8.0
|
600
|
750
|
|
銅-銅鎳
|
1Cr18Ni9Ti
|
2.0,3.0,4.0,5.0
|
250
|
300
|
|
6.0,8.0
|
300
|
350
|
|
鉑銠10-鉑
|
GH3039
|
2.0,3.0,4.0
|
1000
|
1100
|
|
5.0,6.0,8.0
|
1100
|
1200
|

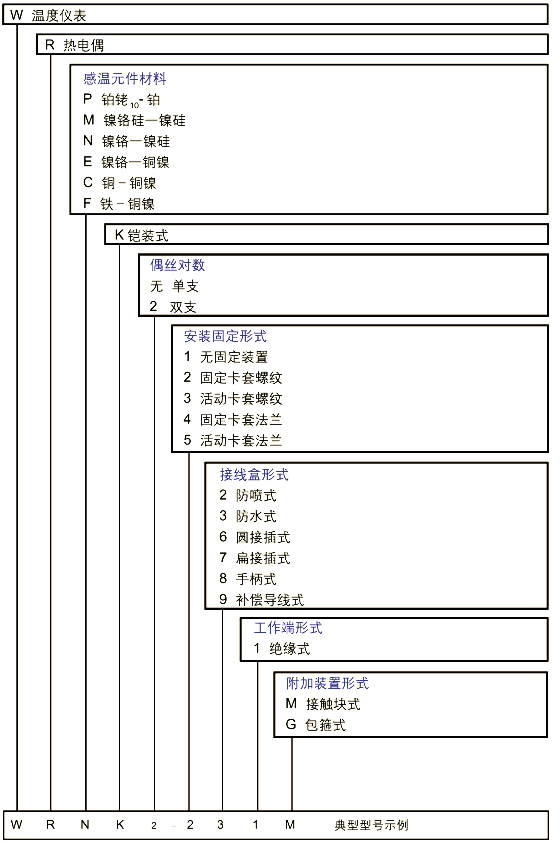

11.型號及規格:
|
|
